1. Wireshark介绍

1.1 客户端界面

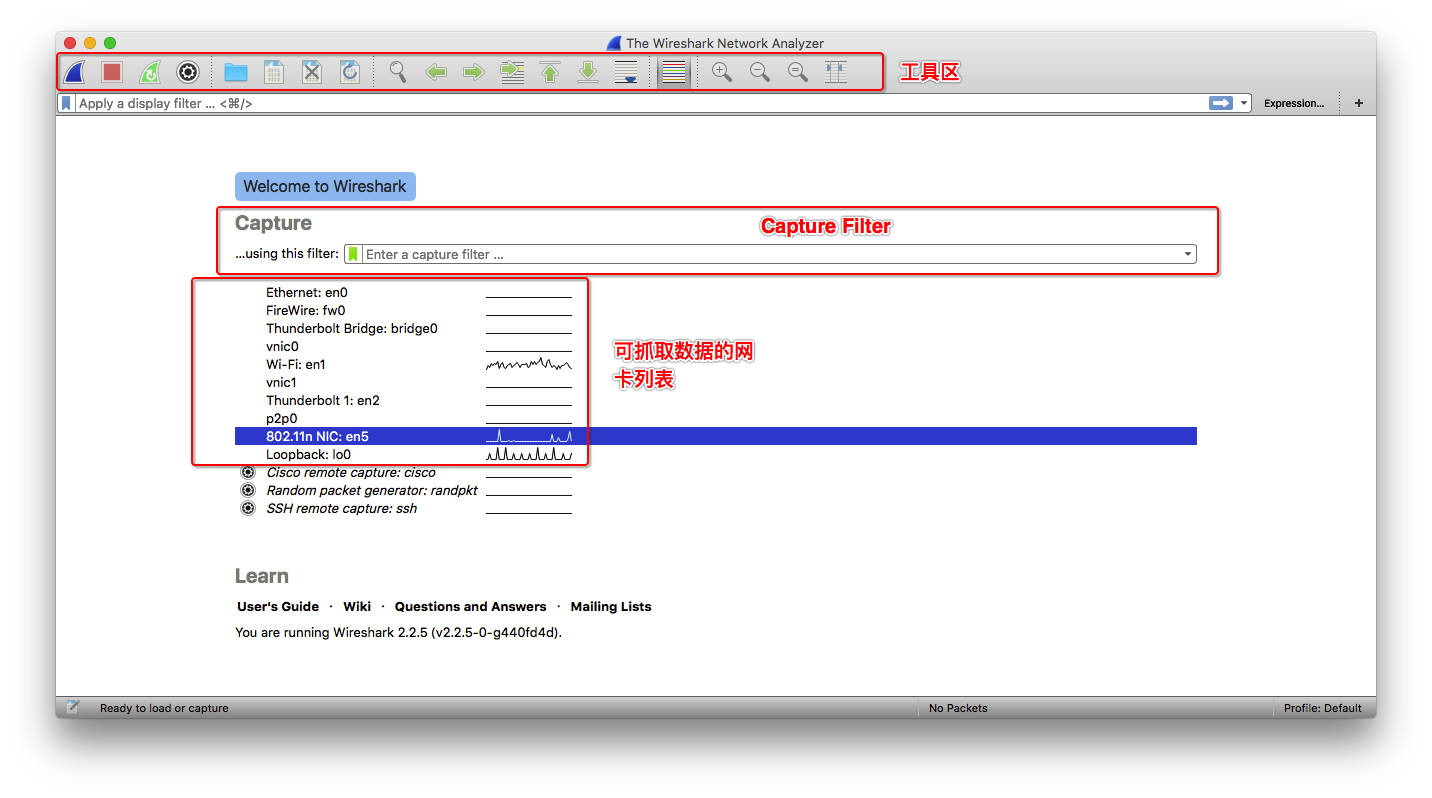

打开Wireshark后,能够看到三个区域。最上方是工具栏区域,可以开始捕获、停止捕获等操作。中间是Cpature Filter区域,能够在开始捕获前指定过滤规则。下方是可以捕获的网络设备,双击其中一个设备后就开始进行网络流量的捕获。

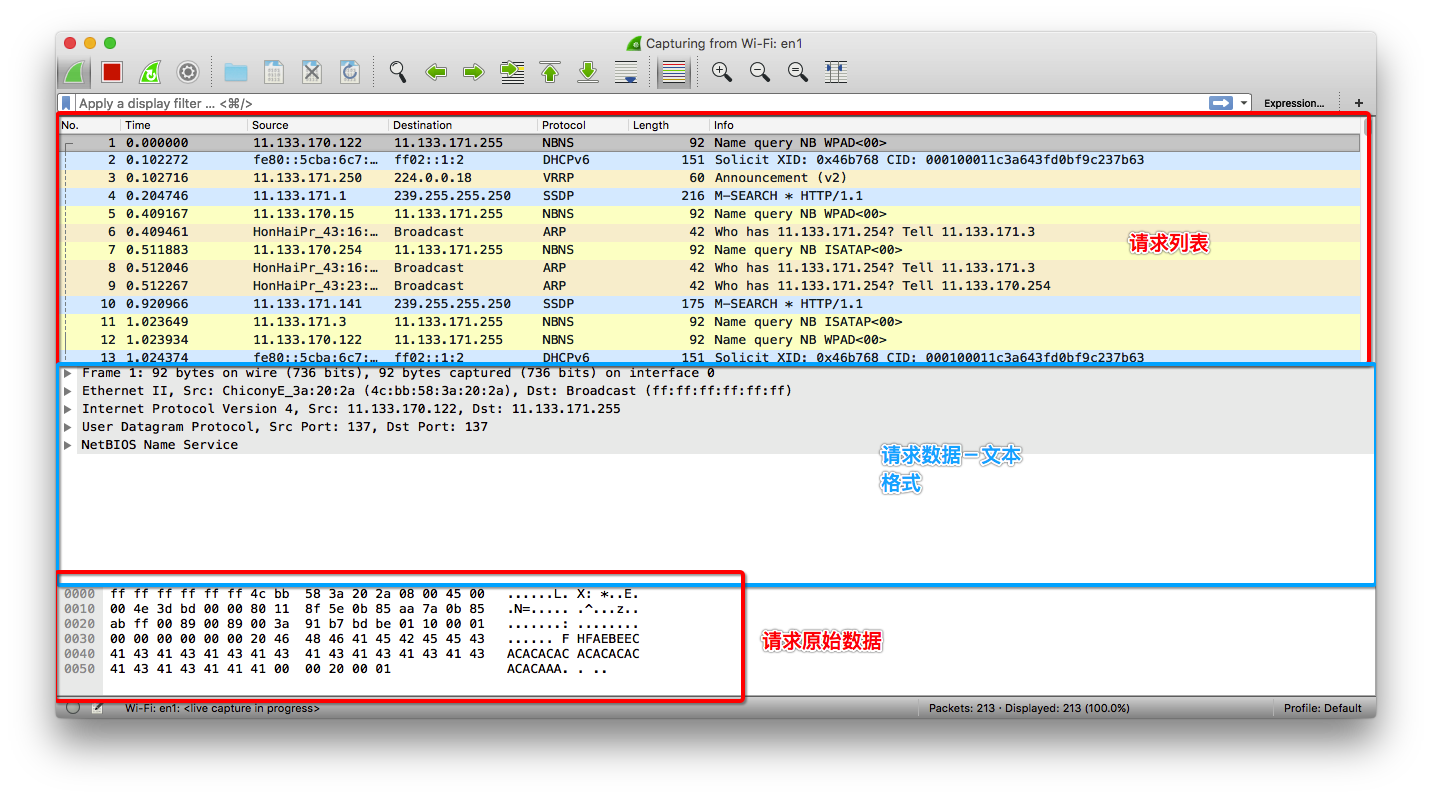

结果的展示主要分三个区域,最上方是请求和响应列表,每一条记录表示一次请求或响应的交互。中间是对选中的交互解析后的结果。最下方是原始的数据格式。

在请求列表上方,我们可以指定 Display Filter,用于筛选已经捕获到的数据。

1.2 Display Filter 的常用方法

待补充

1.3 界面上一些小TIPS

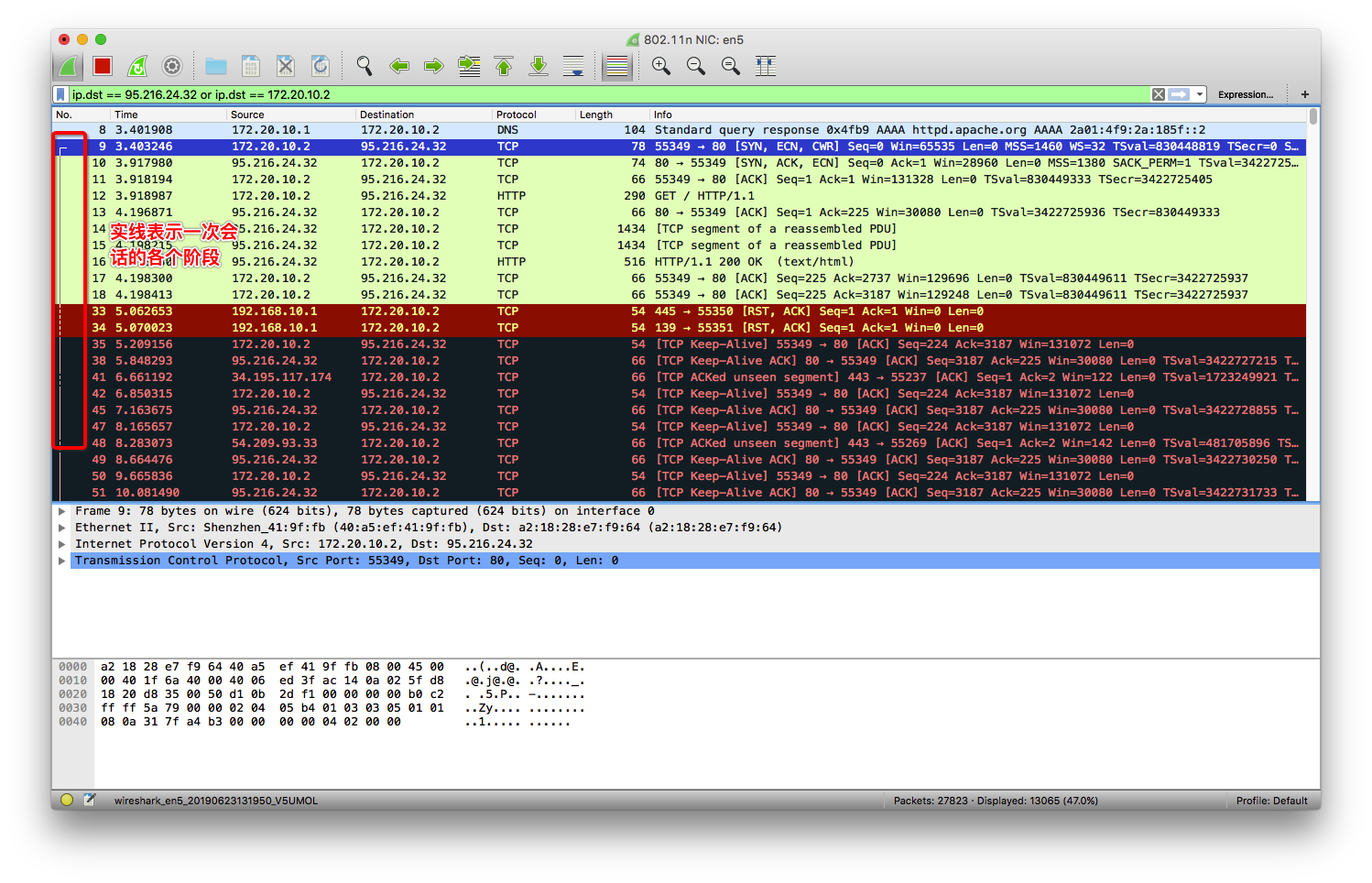

左边的实线连起来的表示同一次会话发生的各个阶段。

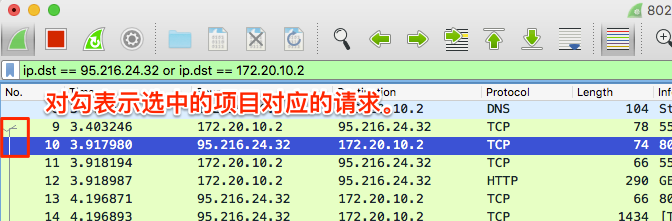

对勾表示选中项目对应的请求。

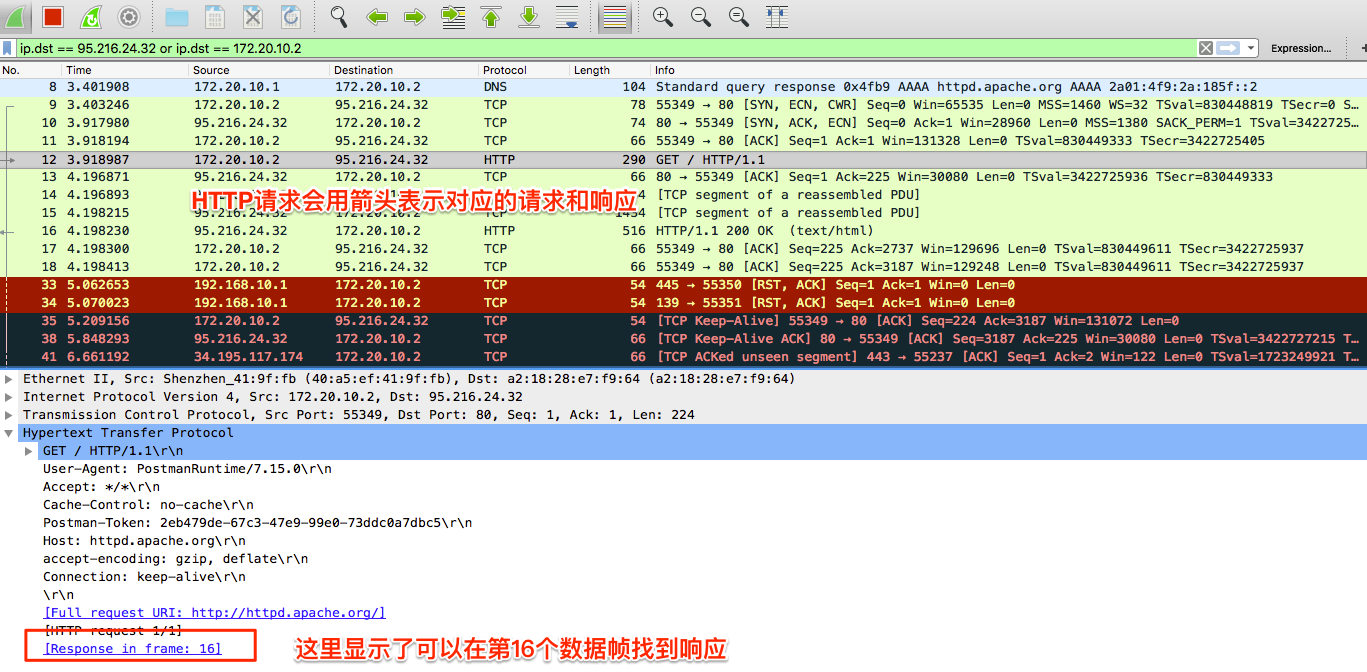

HTTP请求选中后,能够看到对应的请求和响应。

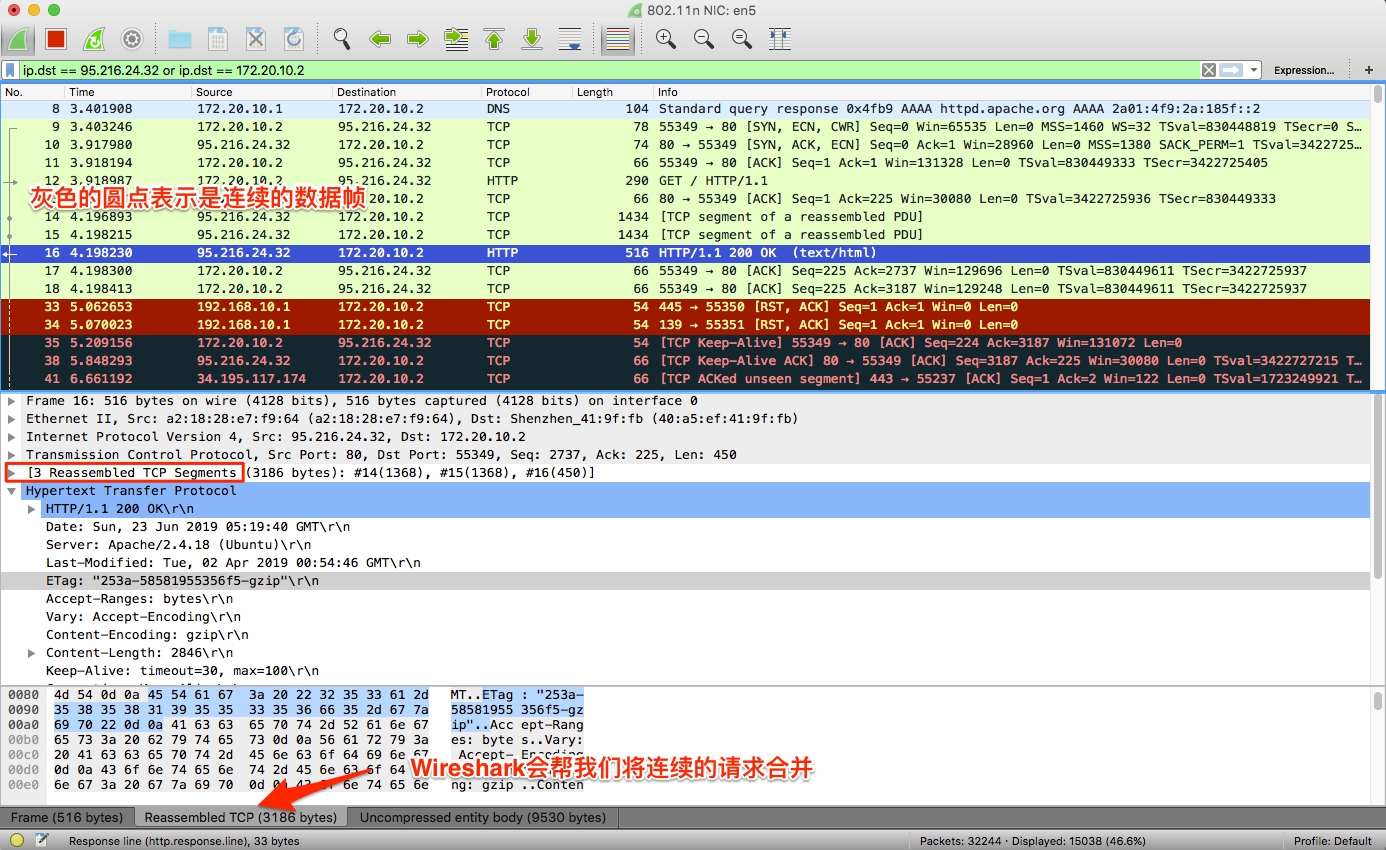

Wireshark会帮我们将多次请求合并。

在选中的项目上右键选择Follow->HTTP Stream可以将这次请求的所有相关的请求列出,帮助我们快速过滤。

2. 使用Wireshark分析TCP三次握手过程

2.1 三次握手原理

先来看一下基本的原理。

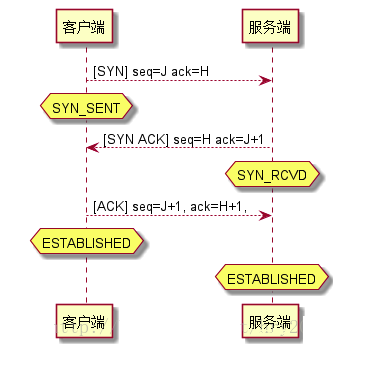

第一次握手:建立连接时,客户端发送SYN到服务器,并进入SYN_SENT状态。

第二次握手:服务器收到请求后,回送SYN+ACK信令到客户端,此时服务器进入SYN_RECV状态。

第三次握手:客户端收到SYN+ACK包,向服务器发送确认ACK包,客户端进入ESTABLISHED状态,服务器收到请求后也进入ESTABLISHED状态,完成三次握手,此时TCP连接成功,客户端与服务器开始传送数据。

2.2 第一次握手

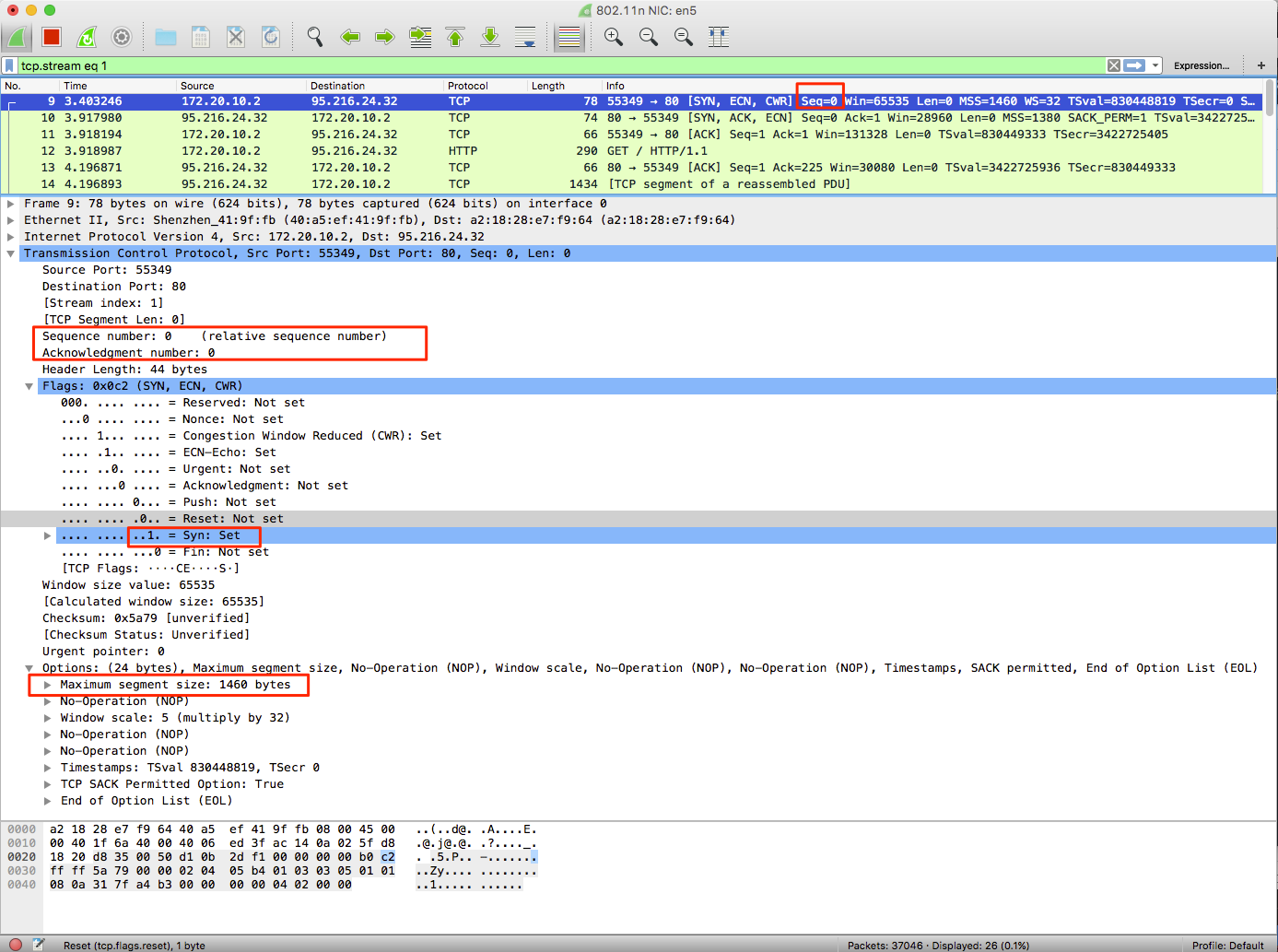

第一次握手:建立连接时,客户端发送SYN到服务器,并进入SYN_SENT状态。

SYN :标志位,表示请求建立连接。

Seq = 0 :初始建立连接值为0,数据包的相对序列号从0开始,表示当前还没有发送数据。

Ack =0:初始建立连接值为0,已经收到包的数量,表示当前没有接收到数据。

WIN = 8192 来自Window size: 8192。

MSS = 1460 来自 Maximum segment size: 1460 byte ,最长报文段,TCP包所能携带的最大数据量,不包含TCP头和Option。一般为MTU值减去IPv4头部(至少20字节)和TCP头部(至少20字节)得到。

WS = 4 来自windows scale : 2 (multiply by 4): 窗口扩张,放在TCP头之外的Option,向对方声明一个shift count,作为2的指数,再乘以TCP定义的接收窗口,得到真正的TCP窗口。

2.3 第二次握手

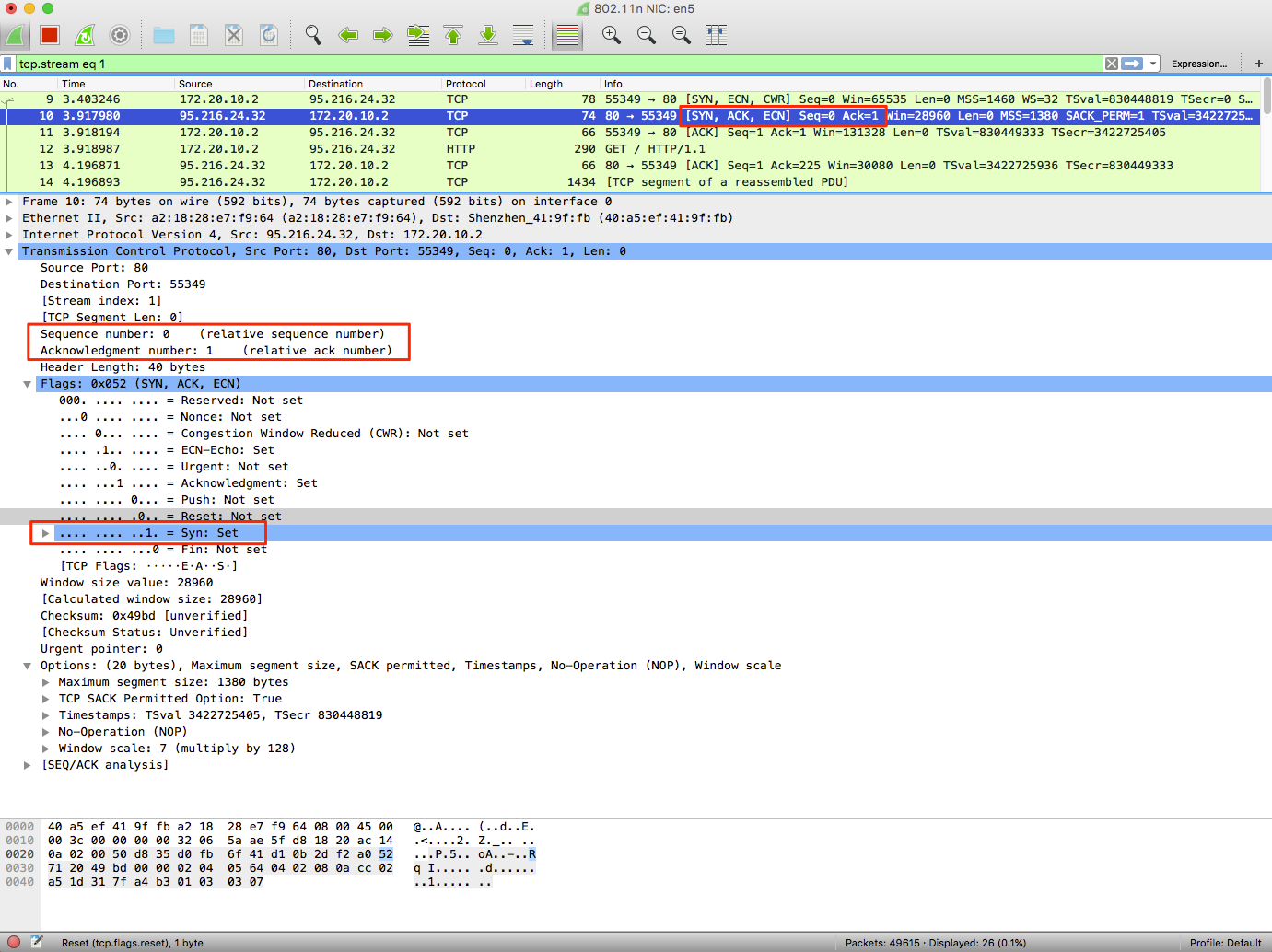

第二次握手:服务器收到请求后,回送SYN+ACK信令到客户端,此时服务器进入SYN_RECV状态。

Seq = 0 :初始建立值为0,表示当前还没有发送数据

Ack = 1 : 表示当前端成功接收的数据位数,虽然客户端没有发送任何有效数据,确认号还是被加1,因为包含SYN或FIN标志位。尽管客户端没有发送任何有效数据,确认号还是被加1,这是因为接收的包中包含SYN或FIN标志位(并不会对有效数据的计数产生影响,因为含有SYN或FIN标志位的包并不携带有效数据。

2.4 第三次握手

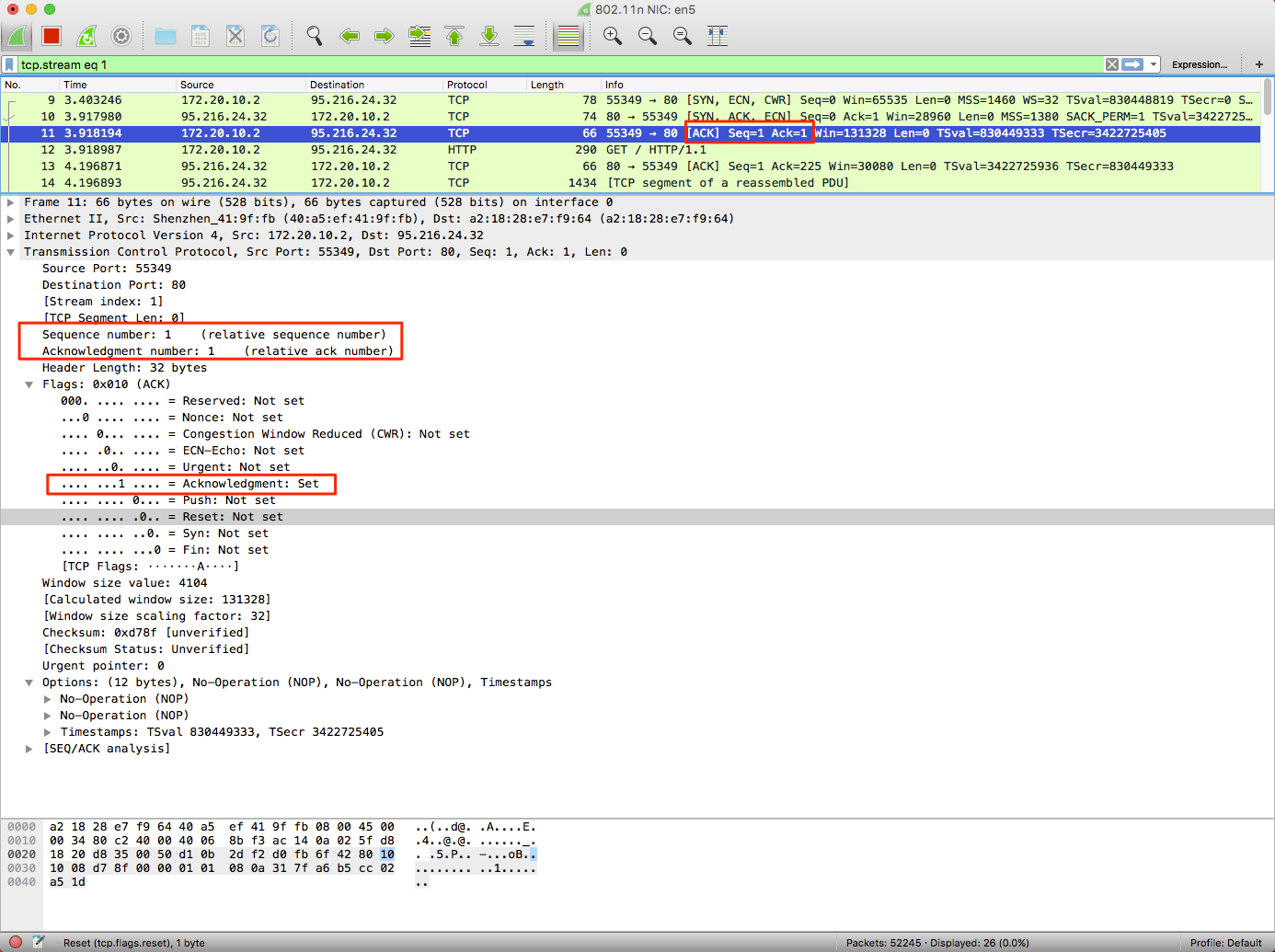

第三次握手:客户端收到SYN+ACK包,向服务器发送确认ACK包,客户端进入ESTABLISHED状态,服务器收到请求后也进入ESTABLISHED状态,完成三次握手,此时TCP连接成功,客户端与服务器开始传送数据。

ACK :标志位,表示已经收到记录

Seq = 1 :表示当前已经发送1个数据

Ack = 1 : 表示当前端成功接收的数据位数,虽然客户端没有发送任何有效数据,确认号还是被加1,因为包含SYN或FIN标志位。尽管客户端没有发送任何有效数据,确认号还是被加1,这是因为接收的包中包含SYN或FIN标志位(并不会对有效数据的计数产生影响,因为含有SYN或FIN标志位的包并不携带有效数据)

2.5 为什么是三次握手

这个问题的本质是, 信道不可靠, 但是通信双发需要就某个问题达成一致. 而要解决这个问题, 无论你在消息中包含什么信息, 三次通信是理论上的最小值. 所以三次握手不是TCP本身的要求, 而是为了满足”在不可靠信道上可靠地传输信息”这一需求所导致的.

也是为了最小的代价验证会话双方的收发功能正常:

第一次握手成功:说明客户端的数据可以被服务端收到,说明客户端的发功能可用,说明服务端的收功能可用。但客户端自己不知道数据是否被接收。

第二次握手成功:说明服务端的数据可以被客户端收到,说明服务端的发功能可用,说明客户端的收功能可用。同时客户端知道自己的数据已经正确到达服务端,自己的发功能正常。但是服务端自己不知道数据是否被接收。

第三次握手成功:说明服务端知道自己的数据已经正确到达客户端端,自己的发功能正常。至此服务成功建立。

3. 请求数据的过程

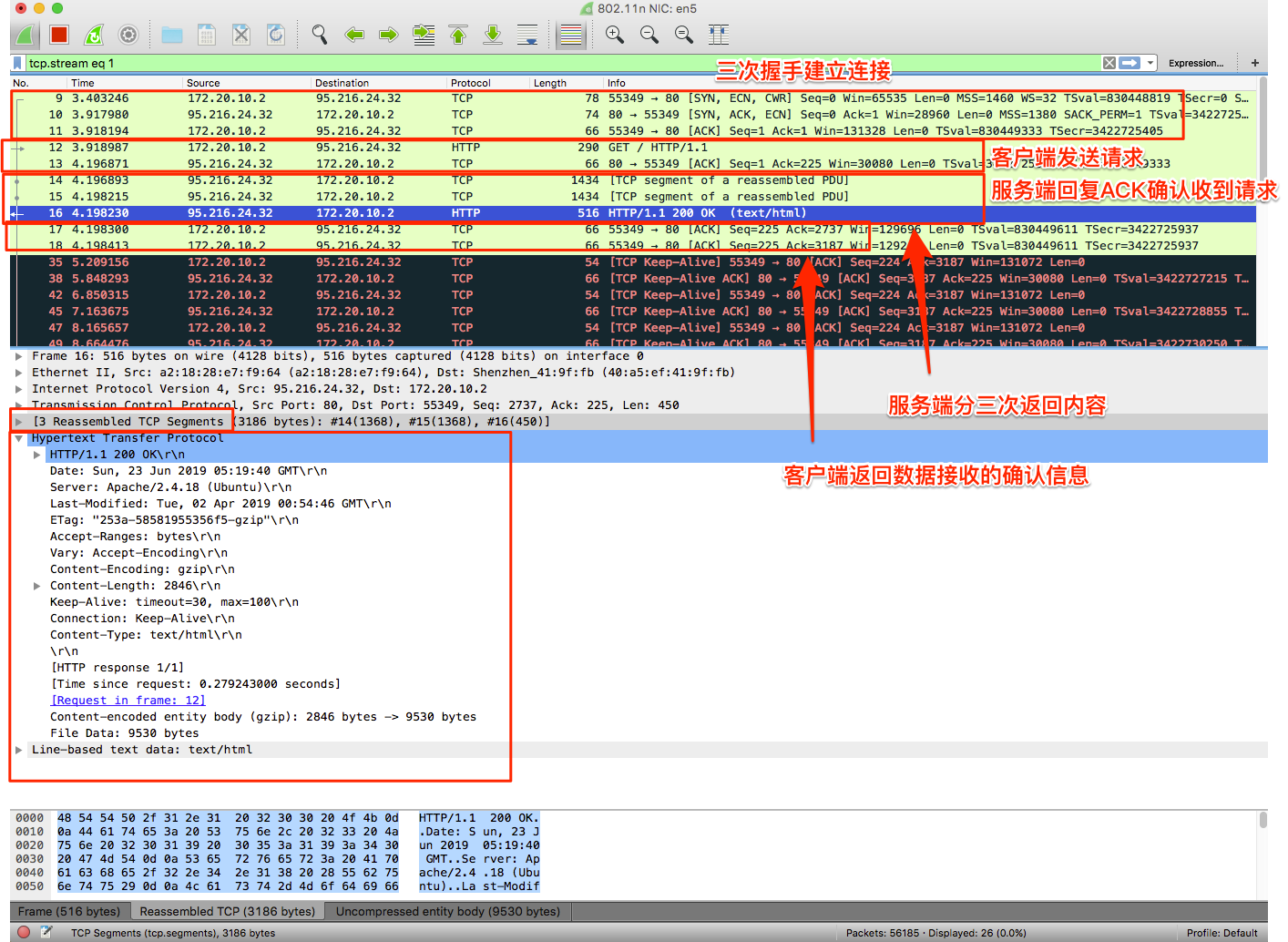

客户端和服务端建立连接后,开始传输数据。下图中首先是客户端发起一个GET请求,服务端收到请求后首先返回确认信息。待服务端处理完成后,将数据返回给客户端,客户端对收到的数据进行确认,完成一次数据交互的过程。

交互过程中,SEQ表示发送的数据,LEN表示发送的数据长度,下一次的SEQ就等于当前SEQ加上LEN。ACK表示接收的数据位。客户端和服务端分别计算自己的增长值。对应上图最后一次服务端返回数据时SEQ是2737,LEN是450。客户端对接收数据做了两次返回确认,第一次ACK是2737,表示还没有完成数据接收。第二次ACK是3187,等于服务端SEQ+LEN(2737+450)表示已经完成了全部数据的接收。

4. 分析四次挥手过程

4.1 理论基础

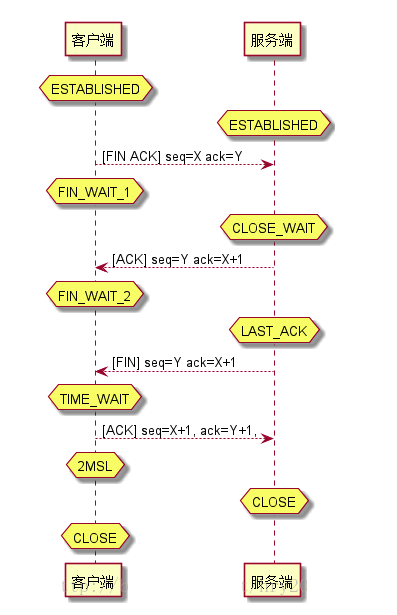

第一次挥手:客户端 发送一个[FIN+ACK],表示自己没有数据要发送了,想断开连接,并进入FIN_WAIT_1状态(不能再发送数据到服务端,但能够发送控制信息ACK到服务端)。

第二次挥手:服务端收到FIN后,知道不会再有数据从客户端传来,发送ACK进行确认,确认序号为收到序号+1(与SYN相同,一个FIN占用一个序号),服务端进入CLOSE_WAIT状态。

第三次挥手:服务端发送FIN给对方,表示自己没有数据要发送了,服务端进入LAST_ACK状态,然后直接断开TCP会话的连接,释放相应的资源。

第四次挥手:客户端收到了服务端对FIN的ACK后,进入FIN_WAIT2状态(等待服务端完成资源释放的一系列工作:然后释放你为创建这个连接所分配的资源,并通知我你关闭了); 客户端收到了服务端的FIN信令后,进入TIMED_WAIT状态,并发送ACK确认消息。客户端在TIMED_WAIT状态下,等待2MSL一段时间,没有数据到来的,就认为对面已经收到了自己发送的ACK并正确关闭了进入CLOSE状态,自己也断开了到服务端的TCP连接,释放所有资源。当服务端收到客户端的ACK回应后,会进入CLOSE状态,并关闭本端的会话接口,释放相应资源。TIME_WAIT状态持续2MSL(MSL是数据分节在网络中存活的最长时间)。

网络上比较主流的文章都说关闭TCP会话是四次挥手,但是实际上为了提高效率通常合并第二、三次的挥手,即三次挥手。

4.2 实例分析

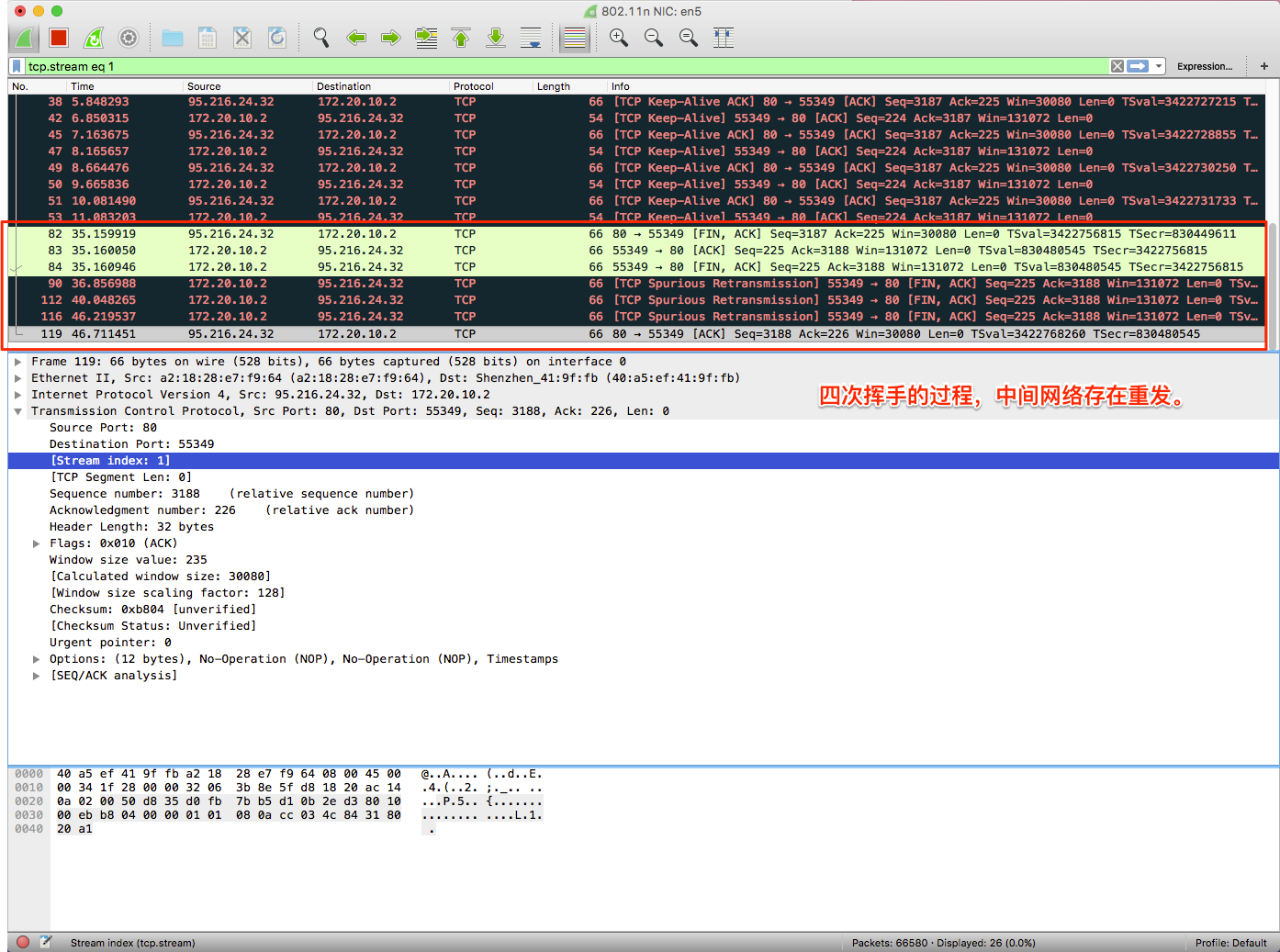

关闭连接需要四次握手。

客户端向服务端发送FIN为1的报文,服务端返回确认,关闭客户端与服务端通信的部分。

服务端向客户端发送FIN为1的报文,客户端返回确认,关闭服务端与客户端通信的部分。

参考资料

[1]从 Wireshark 看一次请求的过程

[2]wireshark找到与http请求对应的响应数据

[3]网络系列二 通过wireshark学习三次握手、四次挥手、数据传输
