1.什么是活动图

实例描述：假如现在有一个简单的音乐盒，用户根据歌曲名称搜索自己喜爱的音乐，找到后，用户可以以MP3模式播放（同步显示歌词），也可以以MV模式播放。由于音乐和歌词都来自于互联网，因此在播放之前应连接这些文件。

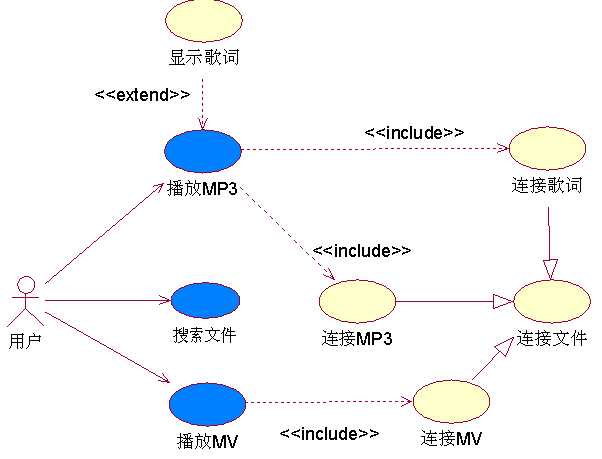

根据上述描述，该音乐盒的用例图如下：

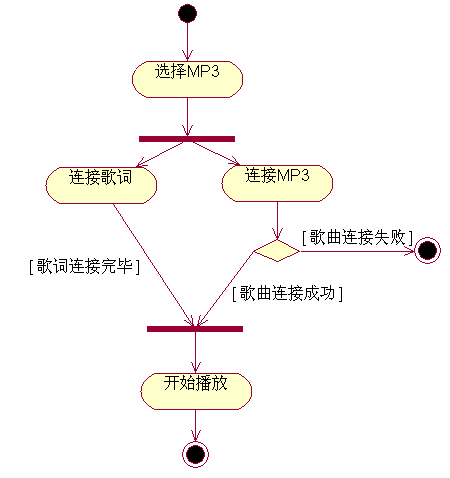

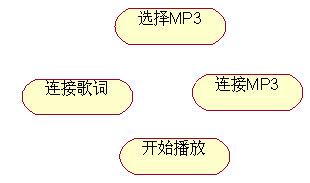

描述MP3播放功能：

2.活动图的作用

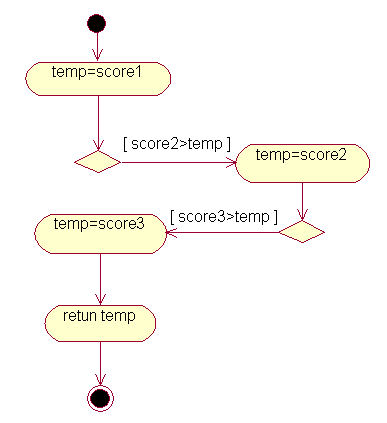

求最大分数：

代码如下:

public class assistant{
        public int id;
        ……
         public int max(int score1, int score2, int score3){
            int temp;
            temp = score1;
            if (score2 > temp)
                temp = score2;
            if (score3 > temp)
                temp = score3;
            return temp;
        }
}

3.活动图的概念及作用

概念:活动图本质上是一种流程图，它描述活动的序列，即系统从一个活动到另一个活动的控制流。

活动图的作用:描述用例，描述类的操作，另外，可以用来描述算法（单独使用）

4.活动图的基本符号

活动（动作）

a、活动的概念

表示工作流过程中命令的执行或活动的进行。

b、活动的符号

活动与状态图,如下:

注意：一个活动图中只能有一个开始状态，但可以有多个结束状态。（例如上面的MP3活动图，就有2个结束状态）

转移（动作流）

活动之间、活动与状态之间的转换。

c、分支与合并

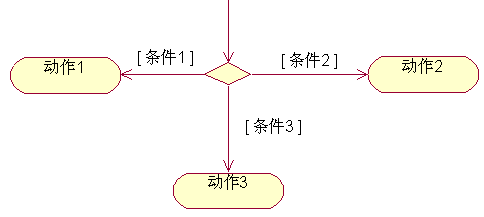

分支，根据条件的取值决定动作的流向。

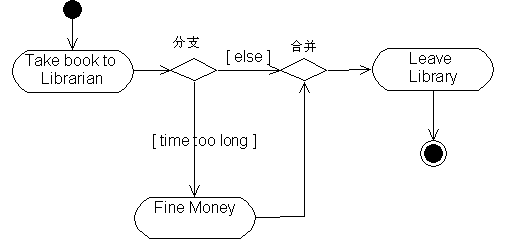

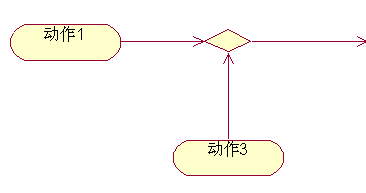

合并， 合并将俩条路径连接到一起，合并成一条路径。

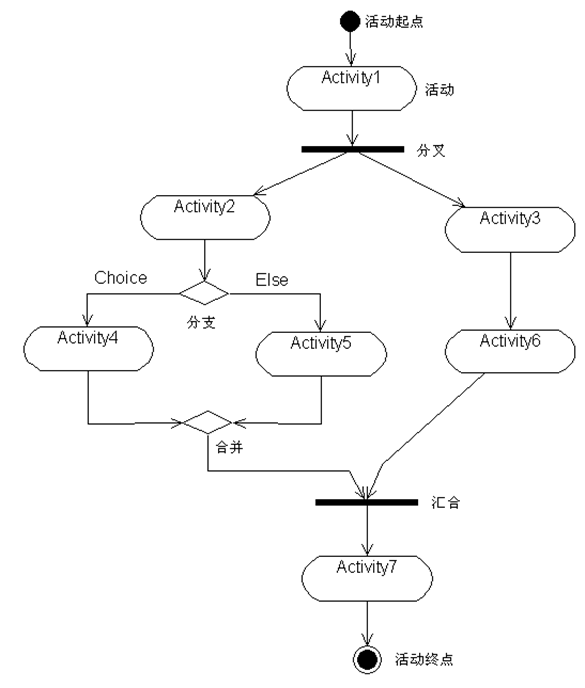

5、活动图的其他符号

分叉，用于将一个控制流分为两个或多个并发运行的分支。

汇合，用于将两个或多个控制流合并到一起形成一个单向的控制流，符号与分叉相同。

如果一个控制流在其他控制流到达之前到达了连接，它将会等待，知道所有控制流都到达了才会向连接传递控制权。

实例：销售合同从签订到履约的过程

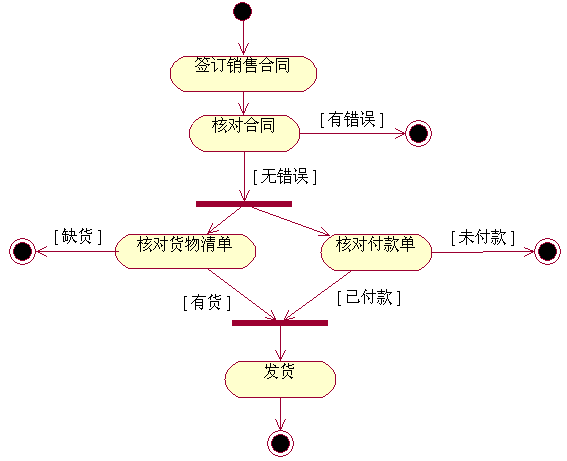

销售合同签订后，要进行核对。如果发现错误，则终止履约；如果没有错误，则要核对货物清单确定是否有货，还要核对付款单确定对方是否已经付款，只有这两项都完成，才可以发货。如果无货或对方尚未付款，则终止履约。则活动图如下：

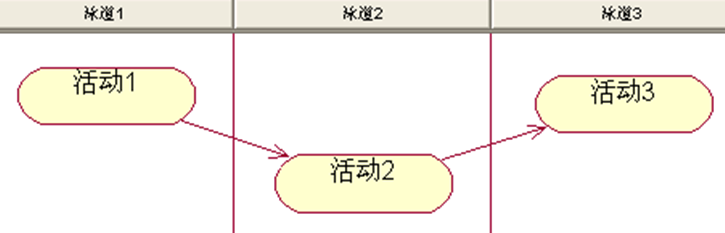

泳道，泳道表明每个活动是由哪些人或哪些部门负责完成。

在活动图中泳道区分了负责活动的对象，它明确地表示了哪些活动是由哪些对象进行的。

在包含泳道的活动图中每个活动只能明确地属于一个泳道。

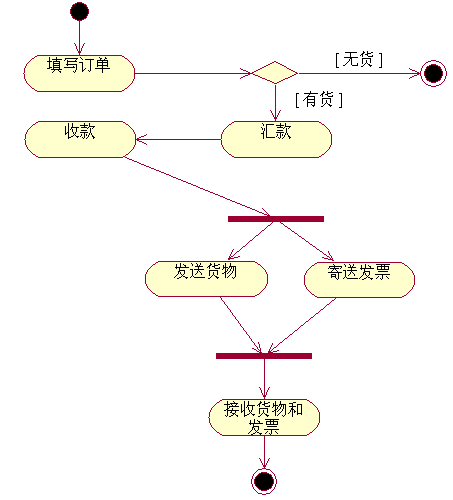

简单模拟卓越网的购物流程

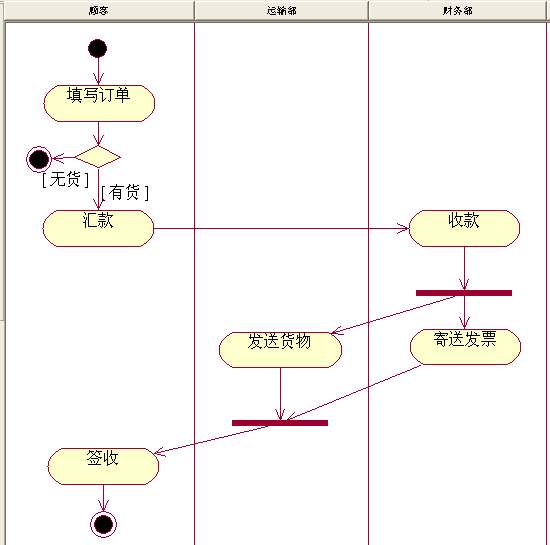

添加泳道之后：

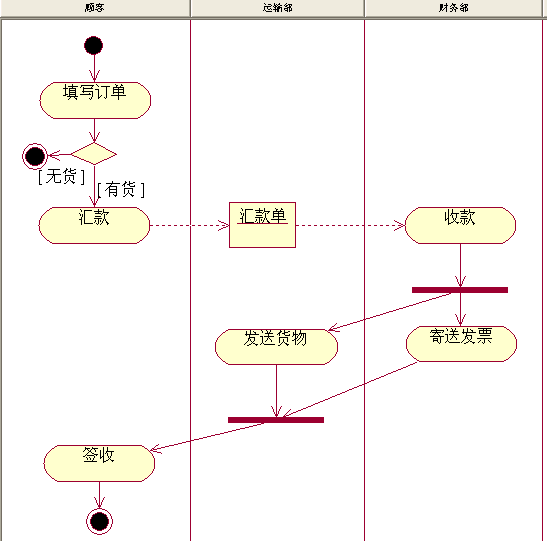

对象流，用活动图描述某个对象时，可以将涉及到的对象放到活动图中，并用一个依赖将其连接到活动或状态上，对象的这种使用方法就构成对象流。

上面的购物过程的活动图加入对象流之后：
